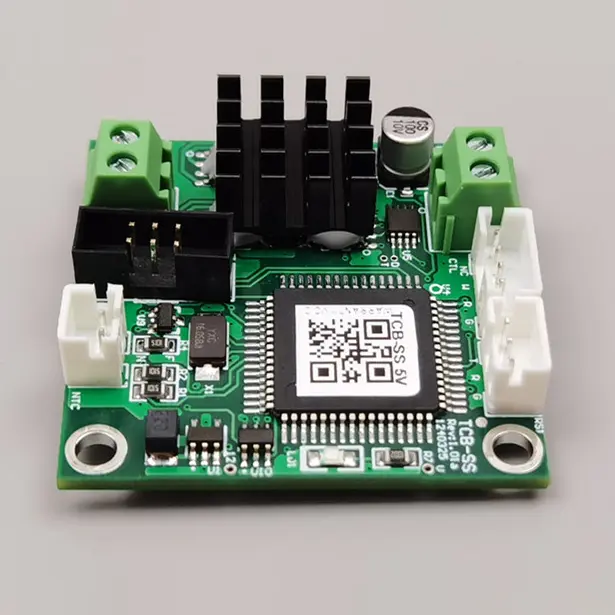

-Meritan ແມ່ນເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-SA ທີ່ມີຄຸນນະພາບຂອງຈີນທີ່ເຊື່ອຖືໄດ້ສໍາລັບຜູ້ຜະລິດ Micro TECs. ສໍາລັບລະບົບອັດຕະໂນມັດອຸດສາຫະກໍາທີ່ຕ້ອງການຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນທີ່ສຸດ, ກະດານຄວບຄຸມອຸນຫະພູມ TCB-SA ສໍາລັບ Micro TECs ສະຫນອງການໂຕ້ຕອບທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ມີຄວາມຖືກຕ້ອງຂອງ 0.01 ° C. ໂດຍການນໍາໃຊ້ວົງຈອນປະສົມປະສານທີ່ອອກແບບໂດຍສະເພາະສໍາລັບລະບົບໄຟຟ້າລະດັບສູງ, X-Meritan ສະຫນອງການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້, ທີ່ຜະລິດໂດຍຈີນໃຫ້ກັບຄູ່ຮ່ວມງານທົ່ວໂລກໃນອຸດສາຫະກໍາເລເຊີແລະເຊມິຄອນດັກເຕີ.
ເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-SA ສໍາລັບ Micro TECs ທີ່ຜະລິດໃນປະເທດຈີນໂດຍ X-Meritan ແມ່ນໂມດູນຄວບຄຸມພິເສດທີ່ຖືກອອກແບບສໍາລັບອົງປະກອບການນໍາຄວາມຮ້ອນຂະຫນາດນ້ອຍ. TCB-SA Micro TECs Thermoelectric Cooler Temperature Controller ນີ້ໃຊ້ລະບົບການຄວບຄຸມ PID ທີ່ສົມບູນແບບເພື່ອຮັບປະກັນວ່າອົງປະກອບອີເລັກໂທຣນິກທີ່ລະອຽດອ່ອນຍັງຄົງຢູ່ໃນປ່ອງຢ້ຽມປະຕິບັດງານທີ່ດີທີ່ສຸດຂອງພວກເຂົາ. ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບທີ່ມີໂຮງງານຜະລິດທີ່ຕັ້ງຢູ່ໃນປະເທດຈີນທີ່ອຸທິດຕົນ, X-Meritan ຮັບປະກັນວ່າທຸກໆຕົວຄວບຄຸມສະຫນອງການສົ່ງພະລັງງານຢ່າງຕໍ່ເນື່ອງໃຫ້ກັບ TEC, ການກໍາຈັດການເຫນັງຕີງທີ່ກ່ຽວຂ້ອງກັບວົງຈອນພະລັງງານແບບບໍ່ຢຸດຢັ້ງແລະສະຫນອງສະພາບແວດລ້ອມທີ່ຫມັ້ນຄົງສໍາລັບອຸປະກອນທີ່ລະອຽດອ່ອນ.
| ພາລາມິເຕີ | ຄວາມຕ້ອງການດ້ານວິຊາການ / ມູນຄ່າ |
| ແຮງດັນການສະໜອງກະດານ (DC) | 5V |
| Board Supply Current | ຂຶ້ນກັບການໂຫຼດ TEC ສະເພາະ |
| ປະສິດທິພາບຜົນຜະລິດ | ຫຼາຍກວ່າ 90% |
| ແຮງດັນ TEC | 4.5V (ຄ່າເລີ່ມຕົ້ນ) |
| TEC ປະຈຸບັນ | 3.0A (ສູງສຸດ) |
| ປະເພດເຊັນເຊີອຸນຫະພູມ | 10K NTC (ຄ່າ B ເລີ່ມຕົ້ນ: 3950) |
| ຄວບຄຸມຄວາມຖືກຕ້ອງ | 0.01 ອົງສາ C |
| ຕັ້ງຄ່າຄວາມຖືກຕ້ອງຂອງອຸນຫະພູມ | 0.01 ອົງສາ C |
| ໄລຍະການວັດແທກ | -30 ຫາ 147 ອົງສາ |
| ຄວບຄຸມຊ່ວງອຸນຫະພູມ | -20 ຫາ 100 ອົງສາ C |
| ຄ່າເລີ່ມຕົ້ນຂອງໂຮງງານ | 25 ອົງສາ C (ຫຼືກໍານົດໂດຍຜູ້ໃຊ້) |
| ຂະໜາດ (L x W) | 60mm x 42mm |
| ຄວາມສູງຂອງກະດານ | 23mm (ລວມ) |
| ຄວາມສູງຂອງອົງປະກອບ | 18.5mm (ເທິງກະດານ) |
| ຄວາມຫນາຂອງກະດານ | 1.5ມມ |
| Pin Clearance | ສູງສຸດ 3mm (ລຸ່ມກະດານ) |
ສະຖາປັດຕະຍະກໍາຄວບຄຸມພິເສດ
ສ້າງຂຶ້ນດ້ວຍວົງຈອນປະສົມປະສານຊັ້ນສູງ (IC) ທີ່ອຸທິດຕົນເພື່ອການຄຸ້ມຄອງ TEC, ກະດານບັນລຸຄວາມຖືກຕ້ອງຂອງການຄວບຄຸມອຸນຫະພູມທີ່ສູງກວ່າ 0.01 ° C.
ການສະຫນອງພະລັງງານຢ່າງຕໍ່ເນື່ອງ
ບໍ່ຄືກັບໂມດູນຄວາມກວ້າງຂອງກຳມະຈອນມາດຕະຖານ, TCB-SA ສະໜອງພະລັງງານຢ່າງຕໍ່ເນື່ອງໃຫ້ກັບອົງປະກອບເຮັດຄວາມເຢັນ, ຮັບປະກັນການລະບາຍຄວາມຮ້ອນທີ່ລຽບງ່າຍ ແລະອຸນຫະພູມທີ່ໝັ້ນຄົງຕະຫຼອດຮອບຄວບຄຸມທັງໝົດ.
PID Algorithm ທີ່ຫລອມໂລຫະ
ເຫດຜົນຂອງ PID ເທິງເຮືອແມ່ນຖືກປັບປຸງໃຫ້ເໝາະສົມຢ່າງສົມບູນສຳລັບມວນຄວາມຮ້ອນຂະໜາດຈຸນລະພາກ, ຊ່ວຍໃຫ້ເວລາຕອບສະໜອງໄດ້ໄວ ແລະ ມີການຕົກຄ້າງໜ້ອຍສຸດໃນລະຫວ່າງການປ່ຽນຈຸດຕັ້ງ.
ຄວາມເຂົ້າກັນໄດ້ຂອງເຊັນເຊີກວ້າງ
ຕົວຄວບຄຸມແມ່ນເຂົ້າກັນໄດ້ຢ່າງເຕັມສ່ວນກັບເຊັນເຊີອຸນຫະພູມ 10kΩ NTC, ມາດຕະຖານອຸດສາຫະກໍາສໍາລັບການກວດສອບຄວາມຮ້ອນທີ່ມີຄວາມແມ່ນຍໍາສູງໃນຈຸນລະພາກເອເລັກໂຕຣນິກ.
ພິສູດຄວາມຫນ້າເຊື່ອຖືອຸດສາຫະກໍາ
ການປະຕິບັດຂອງ TCB-SA Temperature Controller ສໍາລັບ Micro TECs ໄດ້ຖືກກວດສອບຜ່ານການນໍາໃຊ້ໃນໄລຍະຍາວ, ຂະຫນາດໃຫຍ່ໃນພາກສະຫນາມ laser, ບ່ອນທີ່ຄວາມຕ້ອງການຄວາມຮ້ອນແມ່ນມີຄວາມເຂັ້ມງວດເປັນພິເສດ.
ເຫມາະສໍາລັບອົງປະກອບຈຸລະພາກ
ອອກແບບສະເພາະສໍາລັບ TECs ຮູບແບບຂະຫນາດນ້ອຍ, ຄຸນລັກສະນະທາງໄຟຟ້າຂອງກະດານຖືກປັບເພື່ອປ້ອງກັນຄວາມເຂັ້ມຂົ້ນຂອງຄວາມເຢັນ semiconductor ທີ່ອ່ອນໂຍນເກີນໄປ.
Laser Diode Stabilization: ຮັບປະກັນຜົນຜະລິດຄວາມຍາວ wavelength ທີ່ສອດຄ່ອງໃນລະບົບ laser ລະດັບສູງໂດຍການຮັກສາອຸນຫະພູມ ultra-stable ສໍາລັບທີ່ຢູ່ອາໄສ diode.
ເຊັນເຊີ Optical ທີ່ມີຄວາມແມ່ນຍໍາສູງ: ຕົວຄວບຄຸມອຸນຫະພູມ TCB-SA ສໍາລັບ Micro TECs ຫຼຸດຜ່ອນສຽງຄວາມຮ້ອນໃນເຄື່ອງກວດຈັບແສງທີ່ລະອຽດອ່ອນໂດຍການສະຫນອງສະພາບແວດລ້ອມຄວາມເຢັນທີ່ຫມັ້ນຄົງ.
ການຄົ້ນຄວ້າ semiconductor: ເຫມາະສໍາລັບການຕິດຕັ້ງຫ້ອງທົດລອງທີ່ຕ້ອງການການຄວບຄຸມຄວາມຮ້ອນຂະຫນາດຈຸນລະພາກທີ່ພື້ນທີ່ຈໍາກັດແລະຄວາມແມ່ນຍໍາ 0.01 ° C ແມ່ນບັງຄັບ.
1. X-Meritan ດໍາເນີນການໂຮງງານຜະລິດພິເສດຂອງຕົນເອງໃນປະເທດຈີນ, ໃຫ້ແນ່ໃຈວ່າພວກເຮົາຮັກສາການຄວບຄຸມຢ່າງແທ້ຈິງກ່ຽວກັບຄຸນນະພາບຂອງທຸກ TCB-SA Temperature Controller ສໍາລັບ Micro TECs ຈາກການຈັດຊື້ຈົນເຖິງການຈັດສົ່ງ.
2. ທີມງານຂອງພວກເຮົາມີປະສົບການຢ່າງກວ້າງຂວາງໃນການພັດທະນາຜະລິດຕະພັນການຄວບຄຸມອຸນຫະພູມເຕັກໂນໂລຊີສູງ, ສະຫນອງນ້ໍາຢ່າງຕໍ່ເນື່ອງຂອງວິທີແກ້ໄຂໃຫມ່ໆສໍາລັບພາກສະຫນາມອັດຕະໂນມັດອຸດສາຫະກໍາ.
3. ວິສະວະກອນຄໍາຮ້ອງສະຫມັກຂອງພວກເຮົາສະຫນອງການສະຫນັບສະຫນູນທີ່ສົມບູນແບບຕະຫຼອດວົງຈອນຊີວິດຂອງໂຄງການ, ຈາກການອອກແບບການແກ້ໄຂເບື້ອງຕົ້ນແລະການແກ້ໄຂບັນຫາເພື່ອຂະຫນາດການຜະລິດຂະຫນາດໃຫຍ່.
4. ພວກເຮົາຈັດລໍາດັບຄວາມສໍາຄັນຂອງປະສິດທິພາບຂອງລູກຄ້າດ້ວຍລະບົບການສະຫນັບສະຫນູນການຂາຍແບບມືອາຊີບທີ່ຖືກອອກແບບມາເພື່ອໃຫ້ຄໍາຕອບດ້ານວິຊາການໄວແລະແກ້ໄຂບັນຫາການຂົນສົ່ງທັນທີ.
5. ໃນຖານະເປັນຜູ້ຜະລິດທີ່ເຊື່ອຖືໄດ້ແລະຕົວແທນທີ່ໄດ້ຮັບອະນຸຍາດໃນປະເທດຈີນ, ພວກເຮົາໄດ້ສ້າງຊື່ສຽງສໍາລັບການສະຫນອງການສອດຄ່ອງ, ລະດັບອຸດສາຫະກໍາທີ່ຊ່ວຍໃຫ້ລູກຄ້າຂອງພວກເຮົາບັນລຸຜົນສໍາເລັດຂອງໂຄງການ.
