X-Meritan ເປັນຕົວຄວບຄຸມອຸນຫະພູມ ATC-M1 ທີ່ມີຄຸນນະພາບຊັ້ນນໍາຂອງຈີນທີ່ມີ PID ວົງຈອນສັ້ນແລະຖືກອອກແບບສໍາລັບຜູ້ສະຫນອງ Micro Objects. ສິ່ງທ້າທາຍດ້ານວິສະວະກໍາທີ່ກ່ຽວຂ້ອງກັບອຸປະກອນ optical ຂະຫນາດນ້ອຍເຊັ່ນ: lasers DFB ຕ້ອງການການຄວບຄຸມຄວາມຮ້ອນທີ່ຊັດເຈນພາຍໃນສະຖານທີ່ຈໍາກັດທີ່ສຸດ. ໂດຍການຜະລິດເຄື່ອງຄວບຄຸມພິເສດເຫຼົ່ານີ້ຢູ່ໃນສະຖານທີ່ຕັ້ງຢູ່ໃນປະເທດຈີນຂອງພວກເຮົາ, X-Meritan ໃຫ້ນັກພັດທະນາທົ່ວໂລກດ້ວຍການແກ້ໄຂທີ່ມີປະສິດທິພາບສູງທີ່ສົມດຸນກັບຂະຫນາດທີ່ຫນາແຫນ້ນດ້ວຍສະຖາປັດຕະຍະກໍາການຄວບຄຸມທີ່ຕອບສະຫນອງຢ່າງໄວວາ.

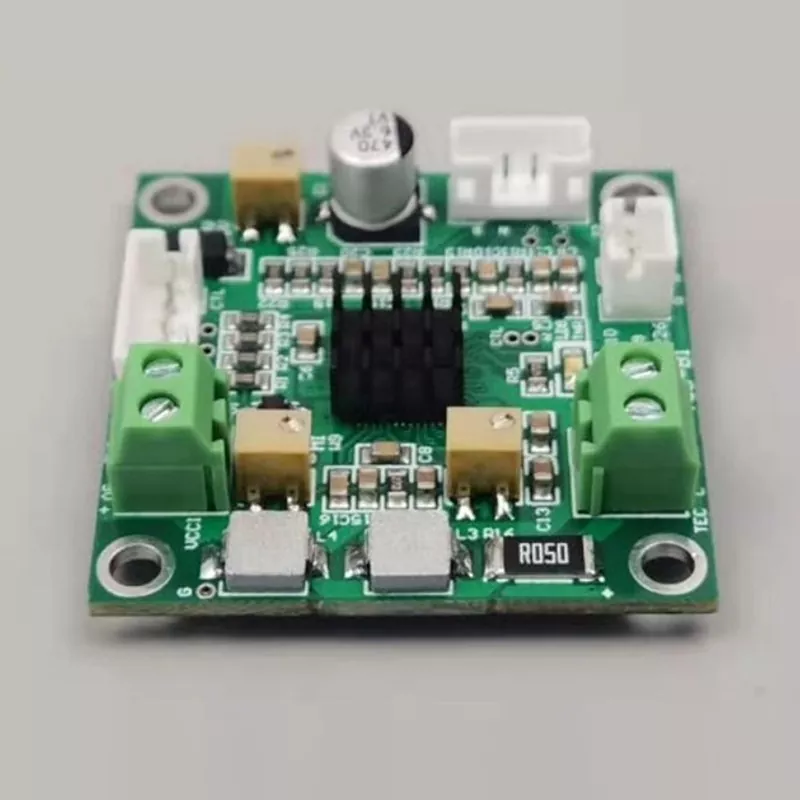

ເຄື່ອງຄວບຄຸມອຸນຫະພູມ ATC-M1 ທີ່ມີຄຸນນະພາບກັບວົງຈອນສັ້ນ PID ແລະອອກແບບສໍາລັບວັດຖຸຈຸນລະພາກທີ່ຜະລິດຈາກ X-Meritan ເປັນໂມດູນການຈັດການຄວາມຮ້ອນທີ່ໂດດເດັ່ນສໍາລັບຊຸດ TO-CAN ແລະເຄື່ອງປະກອບໄຟຟ້າຈຸນລະພາກ. ຕົວຄວບຄຸມນີ້ໃຊ້ສູດການຄິດໄລ່ PID ວົງຈອນສັ້ນພິເສດເພື່ອສະຫນອງການແກ້ໄຂທັນທີທັນໃດ, ຮັບປະກັນວ່າມວນຄວາມຮ້ອນຈຸນລະພາກຍັງຄົງຄົງທີ່ເຖິງວ່າຈະມີການເຫນັງຕີງຈາກພາຍນອກ. ໃນຖານະຜູ້ຜະລິດທີ່ອຸທິດຕົນ, X-Meritan ໄດ້ວິສະວະກໍາ ATC-M1 ເພື່ອປະສົມປະສານເຂົ້າກັນຢ່າງບໍ່ຢຸດຢັ້ງໃນລະບົບທີ່ພື້ນທີ່ພາຍໃນເປັນຂໍ້ຈໍາກັດທີ່ສໍາຄັນ, ສະຫນອງຄວາມແມ່ນຍໍາລະດັບອຸດສາຫະກໍາໂດຍບໍ່ມີການຕິດຕາມຂອງຕົວຄວບຄຸມແບບດັ້ງເດີມ.
| ພາລາມິເຕີ | ຄວາມຕ້ອງການດ້ານວິຊາການ / ມູນຄ່າ |
| ຊື່ຜະລິດຕະພັນ | ແຜງຄວບຄຸມອຸນຫະພູມ |
| ໝາຍເລກຕົວແບບ | ATC-M1 |
| ແຮງດັນການສະໜອງກະດານ (DC) | 3.0V - 5.0V |
| ປະສິດທິພາບຜົນຜະລິດ | ປະມານ 80% |
| TEC ແຮງດັນສູງສຸດ | 4.3V (ຢູ່ທີ່ການສະຫນອງ 5V) / 2.5V (ຢູ່ທີ່ການສະຫນອງ 3.3V) |
| TEC ປະຈຸບັນສູງສຸດ | 2.5A |
| ປະເພດເຊັນເຊີອຸນຫະພູມ | 10K NTC |
| ສະຖຽນລະພາບການຄວບຄຸມອຸນຫະພູມ | 0.001 ອົງສາ C |
| ວິທີການຕັ້ງຄ່າອຸນຫະພູມ | Potentiometer ຫຼືການປ້ອນຂໍ້ມູນແບບອະນາລັອກ |
| ໄລຍະການຄວບຄຸມອຸນຫະພູມເລີ່ມຕົ້ນ | +10 ເຖິງ +40 ອົງສາ C |
| ໂຮງງານຜະລິດກໍານົດອຸນຫະພູມເລີ່ມຕົ້ນ | 25 ອົງສາ C |
| ແຮງດັນອອກສູງສຸດມາດຕະຖານໂຮງງານ | 2.0V |
| Factory Default Max Output Current | 1.0A |
| ວິທີການປັບຕົວ | W9 Potentiometer |
| ຊ່ວງອຸນຫະພູມປະຕິບັດການ | -40 ຫາ +45 ອົງສາ C |
| ຂະໜາດ (L x W) | 34mm x 20mm |
| ຄວາມສູງທັງໝົດ | 15.5ມມ |
| ລວງສູງ | 5.5ມມ |
ສູດການຄິດໄລ່ PID ວົງຈອນສັ້ນ
ຕົວຄວບຄຸມມີລັກສະນະເປັນວົງການຄໍາຄຶດຄໍາເຫັນທີ່ຖືກປັບປຸງໃຫ້ດີທີ່ສຸດທີ່ອອກແບບມາສໍາລັບວັດຖຸຈຸນລະພາກທີ່ມີ inertia ຄວາມຮ້ອນຕ່ໍາ, ສະຫນອງການສະຖຽນລະພາບຢ່າງໄວວາແລະການຕອບສະຫນອງການແກ້ໄຂຄວາມຖີ່ສູງ.
ການອອກແບບປະຢັດພື້ນທີ່ທີ່ສຸດ
ອອກແບບມາເພື່ອການລວມຕົວທີ່ມີຄວາມໜາແໜ້ນສູງ, ATC-M1 ເຫມາະກັບຊ່ອງສຽບພາຍໃນທີ່ແໜ້ນໜາທີ່ສຸດຂອງອຸປະກອນ optical ຂະໜາດນ້ອຍ ແລະບ່ອນຢູ່ຂອງເຊັນເຊີ.
ການເຊື່ອມໂຍງ TO-CAN ແບບບໍ່ມີຮອຍຕໍ່
ອອກແບບສະເພາະເພື່ອຈັດການເລເຊີ DFB ແລະຊຸດ TO-CAN ດ້ວຍເຄື່ອງເຮັດຄວາມເຢັນ ແລະເຄື່ອງກວດທີ່ປະສົມປະສານ, ຮັບປະກັນຄວາມສະຖຽນຂອງຄວາມຍາວຄື້ນທີ່ຖືກຕ້ອງ.
ຜົນຜະລິດຄວາມຮ້ອນທີ່ມີປະສິດທິພາບສູງ
ເຖິງວ່າຈະມີຂະຫນາດຂະຫນາດນ້ອຍ, ATC-M1 ສະຫນອງພະລັງງານທີ່ສອດຄ່ອງໃຫ້ກັບເຄື່ອງເຮັດຄວາມເຢັນຈຸນລະພາກ, ຮັກສາສະພາບແວດລ້ອມຄວາມຮ້ອນທີ່ຫມັ້ນຄົງສໍາລັບຈຸດເຊື່ອມຕໍ່ semiconductor ທີ່ລະອຽດອ່ອນ.
ຄວາມຫນ້າເຊື່ອຖືລະດັບອຸດສາຫະກໍາ
ຜະລິດຢູ່ໃນໂຮງງານຜະລິດຕາມມາດຕະຖານ ISO ຂອງພວກເຮົາ, ແຕ່ລະຫນ່ວຍຜ່ານການທົດສອບຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນວ່າມັນສາມາດທົນທານຕໍ່ສະພາບແວດລ້ອມທີ່ຕ້ອງການຂອງໂທລະຄົມນາຄົມແລະການຮັບຮູ້ຍານອະວະກາດ.
ຕົວຄວບຄຸມອຸນຫະພູມ ATC-M1 ຂອງພວກເຮົາກັບ PID ວົງຈອນສັ້ນ ແລະ ອອກແບບມາສໍາລັບວັດຖຸຈຸລະພາກ ປະຈຸບັນໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຂົງເຂດດັ່ງຕໍ່ໄປນີ້:
DFB Laser Diode Stabilization: ATC-M1 ສະຫນອງຄໍາຕິຊົມວົງຈອນສັ້ນທີ່ຊັດເຈນ, ທີ່ຈໍາເປັນເພື່ອປ້ອງກັນຄວາມຖີ່ຂອງການລອຍລົມໃນໂມດູນການສື່ສານເສັ້ນໄຍແສງຄວາມໄວສູງ.
TO-CAN Package Thermal Management: ເໝາະສໍາລັບການເຮັດຄວາມເຢັນ ແລະ ຕິດຕາມອົງປະກອບຂອງສານ semiconductor ທີ່ຕັ້ງຢູ່ໃນກະປ໋ອງໂລຫະຂະໜາດນ້ອຍ TO ທີ່ມີມວນຄວາມຮ້ອນຈໍາກັດ.
Micro-Optical Sensing: ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງເຊັນເຊີອິນຟາເຣດທີ່ກະທັດຮັດ ແລະເຄື່ອງກວດຈັບໂມເລກຸນໂດຍການຮັກສາອຸນຫະພູມການເຮັດວຽກທີ່ຄົງທີ່ຂອງຫີນ.
Q: ເປັນຫຍັງ "Short-Cycle PID" ຈຶ່ງສຳຄັນສຳລັບຕົວຄວບຄຸມອຸນຫະພູມ ATC-M1 ທີ່ມີ PID ວົງຈອນສັ້ນ ແລະຖືກອອກແບບສຳລັບວັດຖຸຈຸລະພາກ?
A: ວັດຖຸຈຸນລະພາກຮ້ອນຂຶ້ນ ແລະເຢັນລົງໄວກວ່າລະບົບຂະໜາດໃຫຍ່. ວົງຈອນສັ້ນ PID ອະນຸຍາດໃຫ້ຕົວຄວບຄຸມປັບປຸງຜົນຜະລິດຂອງຕົນໃນຄວາມຖີ່ທີ່ສູງຂຶ້ນ, ປ້ອງກັນບໍ່ໃຫ້ອຸນຫະພູມ "overshoot" ທີ່ມັກຈະເກີດຂຶ້ນກັບເຄື່ອງຄວບຄຸມອຸດສາຫະກໍາມາດຕະຖານ.
Q: ATC-M1 ສາມາດເຂົ້າກັບລະບົບແສງຂະໜາດນ້ອຍທີ່ມີຢູ່ໄດ້ບໍ?
A: ແມ່ນແລ້ວ. ATC-M1 Temp Controller ກັບ Short-Cycle PID ແລະອອກແບບມາສໍາລັບ Micro Objects ແມ່ນຫນຶ່ງໃນການອອກແບບທີ່ຫນາແຫນ້ນທີ່ສຸດຂອງພວກເຮົາ, ສ້າງຂຶ້ນໂດຍສະເພາະສໍາລັບລະບົບທີ່ມີຊ່ອງຫວ່າງເປັນຄໍຂວດທີ່ສໍາຄັນ, ເຊັ່ນ photonics ປະສົມປະສານແລະເຄື່ອງມືການວິນິດໄສແບບພົກພາ.
Q: X-Meritan ສະຫນອງການຊ່ວຍເຫຼືອດ້ານວິຊາການສໍາລັບການເຊື່ອມໂຍງກັບລະບົບເບື້ອງຕົ້ນບໍ?
A: ຢ່າງແທ້ຈິງ. ທີມງານຜູ້ຊ່ຽວຊານຂອງພວກເຮົາມີຢູ່ໃນມືເພື່ອສະຫນອງການແກ້ໄຂໄວແລະປະສິດທິພາບ, ສະຫນອງການສະຫນັບສະຫນູນຫລັງການຂາຍທີ່ສົມບູນແບບເພື່ອຮັບປະກັນ ATC-M1 ເຮັດວຽກທີ່ດີທີ່ສຸດພາຍໃນການອອກແບບຮາດແວສະເພາະຂອງທ່ານ.
1. ບໍ່ເຫມືອນກັບພໍ່ຄ້າ, X-Meritan ດໍາເນີນໂຮງງານສະເພາະຂອງຕົນເອງຢູ່ໃນປະເທດຈີນ. ພວກເຮົາຮັກສາການຕິດຕາມຢ່າງເຕັມທີ່ຂອງທຸກອົງປະກອບໃນ ATC-M1, ການຮັບປະກັນວ່າຄວາມຫນ້າເຊື່ອຖືຊັ້ນອຸດສາຫະກໍາໄດ້ຖືກສ້າງຂຶ້ນຢູ່ໃນທຸກຫນ່ວຍບໍລິການຈາກລະດັບ PCB ຂຶ້ນໄປ.
2. ພວກເຮົາບໍ່ພຽງແຕ່ຂາຍກະດານ; ທີມງານຂອງພວກເຮົາປະກອບມີວິສະວະກອນຄໍາຮ້ອງສະຫມັກທີ່ໄດ້ເຮັດວຽກໂດຍກົງໃນ DFB laser ແລະໂຄງການການເຊື່ອມໂຍງ TO-CAN. ພວກເຮົາໃຫ້ຄຳແນະນຳສະເພາະກ່ຽວກັບການຈັບຄູ່ຄວາມຕ້ານທານຄວາມຮ້ອນ ແລະພາຣາມິເຕີ PID ລ່ວງໜ້າສຳລັບວັດຖຸຈຸລະພາກຂອງທ່ານ.
3. ຕົວຄວບຄຸມຂອງພວກເຮົາຖືກນຳໃຊ້ແລ້ວໃນສະພາບແວດລ້ອມທີ່ມີສະເຕກສູງ, ລວມທັງການສື່ສານໃຍແກ້ວນໍາແສງ ແລະການວິນິດໄສທາງການແພດ, ບ່ອນທີ່ອຸນຫະພູມ 0.1°C ສາມາດສົ່ງຜົນໃຫ້ລະບົບລົ້ມເຫຼວ.
4. ພວກເຮົາເຂົ້າໃຈລັກສະນະໄວຂອງ R&D ສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກຈຸນລະພາກ. ພວກເຮົາຮັກສາຫຼັກຊັບທີ່ກຽມພ້ອມທີ່ຈະຈັດສົ່ງສໍາລັບ ATC-M1 ເພື່ອສະຫນັບສະຫນູນຄວາມຕ້ອງການການທົດສອບແລະການກວດສອບຂອງທ່ານໃນທັນທີ, ສະຫນັບສະຫນູນໂດຍເອກະສານຂໍ້ມູນດ້ານວິຊາການລະອຽດ.
5. ດ້ວຍປະສົບການການຜະລິດແລະການຮ່ວມມືຫຼາຍປີ, X-Meritan ຮັບປະກັນວ່າຜະລິດຕະພັນທັງຫມົດຕອບສະຫນອງມາດຕະຖານອຸດສາຫະກໍາທີ່ຈໍາເປັນສໍາລັບຕະຫຼາດໂລກ, ສະຫນອງລະບົບຕ່ອງໂສ້ການສະຫນອງທີ່ເຊື່ອຖືໄດ້ສໍາລັບຜູ້ຜະລິດສາກົນ.
