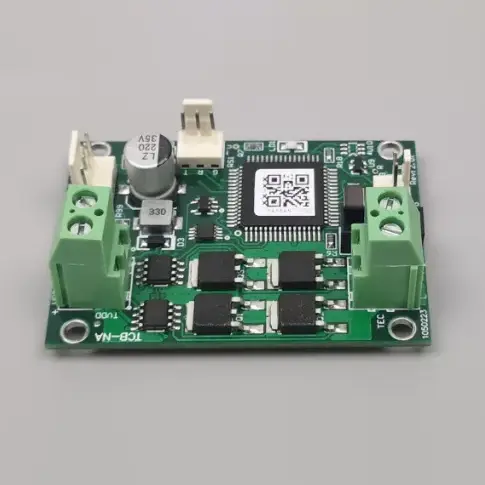

X-Meritan ແມ່ນເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-NA ທີ່ມີຄຸນນະພາບຂອງຈີນທີ່ເປັນມືອາຊີບສໍາລັບຜູ້ສະຫນອງເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານ. ອອກແບບມາເພື່ອປະສິດທິພາບຄ່າໃຊ້ຈ່າຍສູງແລະຄວາມຫນ້າເຊື່ອຖື, ຄະນະກໍາມະການຄວບຄຸມອຸນຫະພູມຄວາມແມ່ນຍໍາສູງ TCB-NA ເປັນການແກ້ໄຂທີ່ເຫມາະສົມສໍາລັບການສະຖຽນລະພາບ laser diodes ແລະເຄື່ອງໃຊ້ໃນເຮືອນ smart ຕ່າງໆ. ໂດຍການໃຊ້ຄວາມຊ່ຽວຊານດ້ານການຜະລິດຂອງພວກເຮົາໃນປະເທດຈີນ, X-Meritan ໃຫ້ຄູ່ຮ່ວມງານທົ່ວໂລກທີ່ມີກະດານຄວາມເຢັນ TCB-NA Semiconductor Cooler ທົນທານສໍາລັບການຄວບຄຸມອຸນຫະພູມທີ່ດຸ່ນດ່ຽງຄວາມສາມາດທີ່ເປັນປະໂຫຍດກັບລາຄາທີ່ສາມາດເຂົ້າເຖິງໄດ້.
ເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານທີ່ຜະລິດໂດຍ X-Meritan ເປັນຜູ້ສະຫນອງຂອງຈີນແມ່ນໂມດູນການຈັດການຄວາມຮ້ອນທີ່ຫລາກຫລາຍທີ່ສ້າງຂຶ້ນເພື່ອຄວາມເຢັນອຸດສາຫະກໍາແລະການຄ້າທົ່ວໄປ. ເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານນີ້ ອໍານວຍຄວາມສະດວກໃນລະບຽບທີ່ຊັດເຈນຜ່ານສະຖາປັດຕະຍະກໍາການຄວບຄຸມສອງທິດທາງ, ອະນຸຍາດໃຫ້ມີການຫັນປ່ຽນລະຫວ່າງຮູບແບບການໃຫ້ຄວາມຮ້ອນ ແລະເຄື່ອງເຮັດຄວາມເຢັນ. ໃນຖານະເປັນຄູ່ຮ່ວມງານການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້, X-Meritan ໄດ້ເພີ່ມປະສິດທິພາບຊຸດນີ້ໃຫ້ເຮັດວຽກຢ່າງມີປະສິດທິພາບກັບການສະຫນອງພະລັງງານມາດຕະຖານ, ສະເຫນີການໂຕ້ຕອບ ASCII serial ທີ່ເປັນມິດກັບຜູ້ໃຊ້ທີ່ຮັບປະກັນການເຊື່ອມໂຍງກັບລະບົບນິເວດຂອງຮາດແວທີ່ມີຢູ່ຢ່າງກົງໄປກົງມາ.
|
ພາລາມິເຕີ |
ຂໍ້ມູນຈໍາເພາະ |
|
ແຮງດັນການສະຫນອງກະດານ |
4.5–27V (ຕ້ອງກົງກັບແຮງດັນ TEC) |
|
ແຮງດັນ TEC |
5V–27V (ຕ້ອງ ≥ ແຮງດັນໄຟຟ້າ) |
|
TEC ປະຈຸບັນ |
0–10A |
|
ເຊັນເຊີອຸນຫະພູມ |
10K NTC (ຄ່າ B ເລີ່ມຕົ້ນ: 3950; ຄ່າ B ຕົວຈິງແມ່ນບໍ່ຈໍາກັດ—ສົ່ງຜົນກະທົບຕໍ່ອຸນຫະພູມຢ່າງແທ້ຈິງ, ບໍ່ແມ່ນການຄວບຄຸມຄວາມຖືກຕ້ອງ) |
|
ຄວາມຖືກຕ້ອງຂອງການຄວບຄຸມອຸນຫະພູມ |
±0.1°C |
|
ຕັ້ງຄ່າຄວາມຖືກຕ້ອງຂອງອຸນຫະພູມ |
±0.1°C |
|
ຊ່ວງການວັດແທກອຸນຫະພູມ |
-30°C ເຖິງ +147°C |
|
ຄວບຄຸມຊ່ວງອຸນຫະພູມ |
-20°C ຫາ +100°C |
|
ຄ່າເລີ່ມຕົ້ນໂຮງງານຜະລິດອຸນຫະພູມ. |
25°C (ປັບຕາມການຮ້ອງຂໍ) |
|
ຂະໜາດ (L × W × H) |
60mm × 42mm × 26.5mm (22mm ເທິງກະດານ, ຄວາມຫນາ 1.5mm PCB, pins ≤3mm ຂ້າງລຸ່ມນີ້) |
ການຈັດການຄວາມຮ້ອນແບບ bidirectional
ຮອງຮັບທັງຮູບແບບການໃຫ້ຄວາມຮ້ອນ ແລະທຳຄວາມເຢັນດ້ວຍການຕັ້ງຄ່າຕົວກໍານົດການ TEC ທີ່ມີຄວາມຍືດຫຍຸ່ນ, ເຮັດໃຫ້ມັນສາມາດປັບຕົວເຂົ້າກັບລະດັບຄວາມກ້ວາງຂອງສະພາບແວດລ້ອມອ້ອມຂ້າງ ແລະອຸນຫະພູມເປົ້າໝາຍ.
ການສື່ສານ Serial ມາດຕະຖານ
ການຕັ້ງຄ່າອຸນຫະພູມແລະການຕິດຕາມໃນເວລາທີ່ແທ້ຈິງແມ່ນຈັດການໄດ້ງ່າຍໂດຍຜ່ານໂປໂຕຄອນ ASCII ມາດຕະຖານ, ເຂົ້າກັນໄດ້ກັບເຄື່ອງມື serial ທົ່ວໄປເຊັ່ນ Windows HyperTerminal ສໍາລັບການນໍາໃຊ້ຢ່າງໄວວາ.
ການໂຕ້ຕອບສັນຍານທີ່ສົມບູນແບບ
ລວມເອົາຜົນຜະລິດທີ່ອຸທິດຕົນສໍາລັບສັນຍານເຕືອນໄພແລະສະຖານະ "ພ້ອມ", ຄຽງຄູ່ກັບການປ້ອນຂໍ້ມູນການຄວບຄຸມສໍາລັບການປິດ TEC, ເສີມຂະຫຍາຍຄວາມປອດໄພແລະທ່າແຮງອັດຕະໂນມັດຂອງລະບົບໂດຍລວມ.
ລະບຽບການເປີດ/ປິດທີ່ໝັ້ນຄົງ
ໃຊ້ວິທີການຄວບຄຸມການພິສູດເພື່ອຮັບປະກັນການຮັກສາອຸນຫະພູມທີ່ເຊື່ອຖືໄດ້, ສະຫນອງສະພາບແວດລ້ອມຄວາມຮ້ອນທີ່ສອດຄ່ອງສໍາລັບອົງປະກອບທີ່ລະອຽດອ່ອນເຊັ່ນ: laser diodes ແລະອຸປະກອນຫ້ອງທົດລອງ.
ອັດຕາສ່ວນການປະຕິບັດຄ່າໃຊ້ຈ່າຍສູງ
ວິສະວະກໍາເພື່ອສະຫນອງຄຸນນະສົມບັດການຄວບຄຸມທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ສໍາຄັນໃນຂະນະທີ່ຍັງຄົງເປັນທາງເລືອກທາງດ້ານເສດຖະກິດສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາຂະຫນາດໃຫຍ່ແລະການຜະລິດເຄື່ອງໃຊ້ smart.
ເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານ ດໍາເນີນການໂດຍໃຊ້ເຫດຜົນການຄວບຄຸມການເປີດ/ປິດແບບກົງໄປກົງມາທີ່ເໝາະສົມກັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານ. ລະບົບຈະຕິດຕາມກວດກາອຸນຫະພູມຜ່ານເຊັນເຊີທີ່ເຊື່ອມຕໍ່ແລະປຽບທຽບມັນກັບຈຸດທີ່ກໍານົດໄວ້ໂດຍຜູ້ໃຊ້ໂດຍຜ່ານໂປເຊດເຊີພາຍໃນຂອງມັນ. ອີງຕາມການ deviation ນີ້, ຕົວຄວບຄຸມຄຸ້ມຄອງການໄຫຼຂອງພະລັງງານໄປ TEC ໃນລັກສະນະສອງທິດທາງ, reversing ປະຈຸບັນເພື່ອສະຫຼັບລະຫວ່າງຄວາມຮ້ອນແລະຄວາມເຢັນຕາມຄວາມຕ້ອງການ. ໃນຂະນະທີ່ຮູບແບບນີ້ສະຫນອງຄວາມຫມັ້ນຄົງທີ່ເຂັ້ມແຂງສໍາລັບຄໍາຮ້ອງສະຫມັກມາດຕະຖານ, ມັນໄດ້ຖືກອອກແບບເພື່ອຄວາມງ່າຍດາຍ, ອະນຸຍາດໃຫ້ແຮງດັນຜົນຜະລິດປະຕິບັດຕາມການສະຫນອງການປ້ອນຂໍ້ມູນໂດຍກົງເພື່ອເພີ່ມການສົ່ງພະລັງງານສູງສຸດໄປສູ່ອົງປະກອບຂອງຄວາມເຢັນ.
ຖາມ: ການພິຈາລະນາທີ່ສໍາຄັນກ່ຽວກັບແຮງດັນການສະຫນອງສໍາລັບ TCB-NA ແມ່ນຫຍັງ?
A: ບໍ່ເຫມືອນກັບຊຸດ NE ຫຼື NC ຂັ້ນສູງຂອງພວກເຮົາ, ຕົວຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານບໍ່ມີຂໍ້ຈໍາກັດແຮງດັນຜົນຜະລິດພາຍໃນ. ດັ່ງນັ້ນ, ທ່ານຕ້ອງຮັບປະກັນແຮງດັນການສະຫນອງຫນ້ອຍກວ່າຫຼືເທົ່າກັບແຮງດັນທີ່ມີການຈັດອັນດັບຂອງ TEC ຂອງທ່ານເພື່ອປ້ອງກັນການໂຫຼດເກີນຂອງອົງປະກອບ.
Q: TCB-NA ມີຜົນກະທົບຕໍ່ຄວາມຫມັ້ນຄົງຂອງພະລັງງານຂອງລະບົບແນວໃດ?
A: ວິທີການສະຫຼັບທີ່ໃຊ້ໂດຍຕົວຄວບຄຸມນີ້ອາດຈະເພີ່ມການສັ່ນສະເທືອນຂອງການສະຫນອງພະລັງງານສະຫຼັບທີ່ເຊື່ອມຕໍ່. ຖ້າລະບົບຂອງທ່ານປະກອບມີກະດານອື່ນໆທີ່ອ່ອນໄຫວຕໍ່ການລົບກວນແມ່ເຫຼັກໄຟຟ້າ, ພວກເຮົາແນະນໍາໃຫ້ເປີດ TCB-NA ແຍກຕ່າງຫາກເພື່ອຮັກສາຄວາມສົມບູນຂອງຂໍ້ມູນແລະຄວາມຫມັ້ນຄົງຂອງກະດານ.
ຖາມ: ຂ້ອຍຄວນເລືອກ TCB-NA ຫຼາຍກວ່າຕົວແບບ TCB-NE ເມື່ອໃດ?
A: ເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານແມ່ນດີເລີດສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍແລະຄວາມແມ່ນຍໍາມາດຕະຖານເປັນບູລິມະສິດ. ຖ້າໂຄງການຂອງທ່ານຮຽກຮ້ອງໃຫ້ມີປະສິດທິພາບພະລັງງານສູງສຸດຫຼືການແກ້ໄຂອຸນຫະພູມທີ່ສູງຂຶ້ນຫຼາຍ, ພວກເຮົາແນະນໍາໃຫ້ອັບເກຣດເປັນຊຸດ TCB-NE.
1. ບໍ່ເຫມືອນກັບຜູ້ຈັດຈໍາຫນ່າຍຈໍານວນຫຼາຍ, X-Meritan ດໍາເນີນໂຮງງານຂອງຕົນເອງທີ່ອຸທິດຕົນໃນປະເທດຈີນ, ໃຫ້ພວກເຮົາຮັກສາການຄວບຄຸມໂດຍກົງຂອງຂະບວນການຜະລິດທັງຫມົດ - ຈາກການປະກອບ PCB ຈົນເຖິງການປັບຕົວສຸດທ້າຍຂອງທຸກໆຫນ່ວຍ TCB-NA.
2. ດ້ວຍປະສົບການຫຼາຍກວ່າລະດູການໃນຂະແຫນງການຄຸ້ມຄອງຄວາມຮ້ອນ, ພວກເຮົາໄດ້ປັບປຸງຕົວຄວບຄຸມຂອງພວກເຮົາໂດຍອີງໃສ່ຄໍາຕິຊົມທີ່ແທ້ຈິງຈາກ laser diode ແລະອຸດສາຫະກໍາເຄື່ອງມືທາງການແພດ, ຮັບປະກັນການອອກແບບຮາດແວທີ່ຈັດລໍາດັບຄວາມສໍາຄັນຂອງຄວາມທົນທານໃນໄລຍະຍາວ.
3. ເມື່ອທ່ານປຶກສາກັບພວກເຮົາ, ທ່ານເວົ້າໂດຍກົງກັບວິສະວະກອນທີ່ອອກແບບຮາດແວ. ພວກເຮົາໃຫ້ຄໍາແນະນໍາດ້ານວິຊາການທີ່ຊັດເຈນກ່ຽວກັບການຄຸ້ມຄອງ ripple ພະລັງງານແລະການຈັບຄູ່ແຮງດັນໄຟຟ້າເພື່ອປ້ອງກັນຄວາມສ່ຽງຂອງການ overload TEC.
4. ໂດຍການຄຸ້ມຄອງທີມງານ logistics ຕ່າງປະເທດທີ່ເປັນມືອາຊີບແລະຮັກສາສາງຄົງທີ່ຂອງອົງປະກອບມາດຕະຖານ, ພວກເຮົາຫຼຸດລົງວົງຈອນການຈັດຊື້ຢ່າງມີປະສິດທິຜົນແລະສະເຫນີລາຄາທີ່ແຂ່ງຂັນຫຼາຍກວ່າຮ້ານຂາຍຍ່ອຍສາກົນແບບດັ້ງເດີມ.
5. ຜະລິດຕະພັນຂອງພວກເຮົາຖືກຜະລິດພາຍໃຕ້ມາດຕະຖານອຸດສາຫະກໍາທີ່ເຂັ້ມງວດ, ຮັບປະກັນວ່າເຄື່ອງຄວບຄຸມອຸນຫະພູມ TCB-NA ສໍາລັບເຄື່ອງເຮັດຄວາມເຢັນມາດຕະຖານສອດຄ່ອງຕາມຄວາມສອດຄ່ອງຂອງແມ່ເຫຼັກໄຟຟ້າ (EMC) ທີ່ຈໍາເປັນສໍາລັບການລວມຕົວຂອງລະບົບສະລັບສັບຊ້ອນ.
